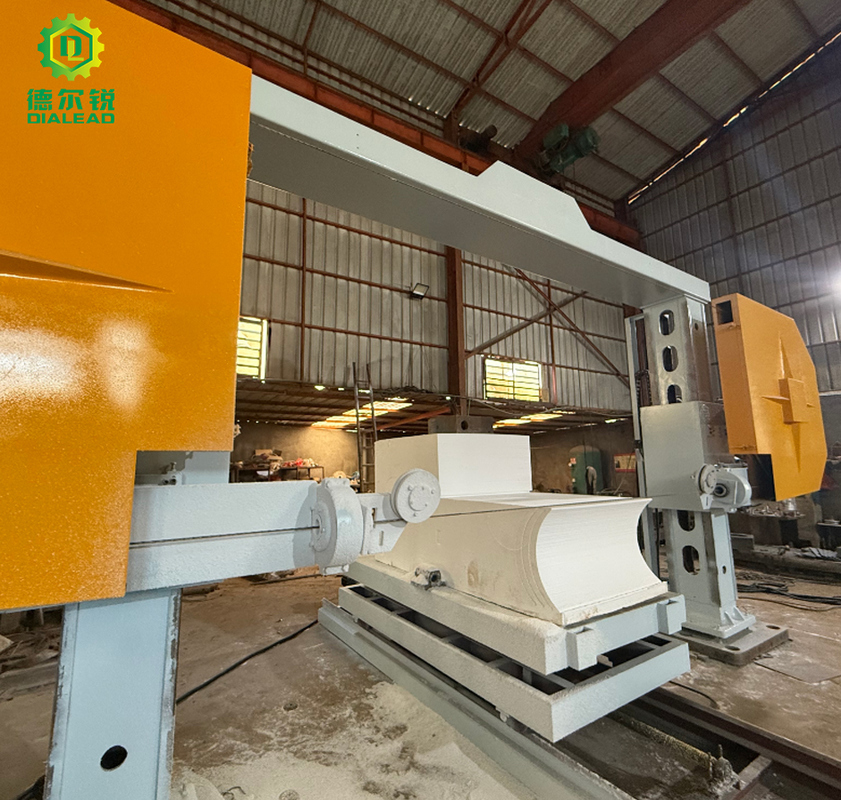

Machine de découpe de pierre CNC à fil diamanté avec table rotative

Machine de découpe à fil diamanté CNC pour le profilage de la pierre avec table rotative

Fonction : La machine est principalement utilisée pour le traitement du profil de marbre et de granit. Tels que : le traitement des dalles arquées de différentes spécifications, des colonnes pleines, des colonnes creuses, des grandes lignes de pierre et des lettres anglaises, etc.1, Les mouvements de la machine sont contrôlés par un CNC à quatre axes. Le mouvement de haut en bas est l'axe Y. Le mouvement du chariot est l'axe X. La rotation de la roue de guidage gauche est l'axe A. La rotation de la roue de guidage droite est l'axe B. Les données peuvent être saisies directement dans le CNC lorsque vous coupez des dalles standard ou par un programme opérateur avec le code G. S'il y a des graphiques complexes, il peut dessiner des graphiques avec AutoCAD au format DXF et les placer sur l'interface USB. Lorsqu'il est placé sur l'interface USB, le système CNC peut lire le format DXF et générer automatiquement le programme.
2, La machine est dotée d'une structure stable, comprenant une poutre supérieure, deux colonnes verticales, un boîtier carré, une unité de tension hydraulique, deux grands volants. Le côté gauche installe un grand volant d'inertie entraîné et un dispositif de tension hydraulique. Le dispositif de tension hydraulique contrôle la tension ou le relâchement du fil diamanté, tout en maintenant la pression du fil diamanté. Le côté droit installe un volant d'inertie d'entraînement et un moteur principal, le volant d'inertie d'entraînement est entraîné par le moteur principal avec une courroie. Il peut contrôler la vitesse du fil entre 0 et 40 m/s via un onduleur. La machine peut couper différents types de matériaux en pierre.
3, Afin de réduire l'usure du fil diamanté et de maintenir le fil diamanté stable, la machine est équipée de quatre roues de guidage (Diamètre : 200 mm). Les roues de guidage sont protégées par des revêtements en caoutchouc qui peuvent être facilement changés une fois qu'ils sont usés. La roue de guidage tourne en fonction de la forme de coupe, contrôlée par un moteur pas à pas.
4, Selon la taille de la pierre, nous équipons d'un système électrique pour rapprocher les roues de guidage, c'est-à-dire pour ajuster la largeur de coupe en fonction de la taille de la pierre, réduisant ainsi la valeur de l'arc lors de la coupe avec un fil diamanté.
5, La table du chariot mesure 2000 x 2000 mm et a une capacité maximale de 20 tonnes. Elle ne peut pas pivoter
6. L'établi fonctionne avec une vis mère et se déplace sur des rails couverts. La vis mère est imprégnée d'huile dans un couvercle fermé contre la poussière et l'eau (produit breveté). Cela prolongerait la durée de vie de la vis et du rail
7. Il y a une alarme automatique si le fil se casse.
8. Nous équipons un système de refroidissement pour le fil diamanté. Il peut détecter la pression de l'eau. La machine s'arrêtera automatiquement en cas d'absence d'eau ou de débit d'eau insuffisant, afin de protéger le fil diamanté.
9, Les vis de haut en bas sont recouvertes d'un tuyau en plastique court pour retenir la graisse et être huilées. Protégées par un cache-poussière contre la poussière et l'eau

Données techniques

Note : Toutes les données techniques peuvent être personnalisées pour répondre à vos besoins spécifiques.

Application de la machine

FAQ

Q1. Qu'en est-il du délai de livraison ?
R : 20 à 30 jours après réception du paiement de l'acompte

Q2. Comment procéder à une commande pour la machine ?
R : Tout d'abord, faites-nous part de vos exigences ou de votre application.
Deuxièmement, nous établissons un devis en fonction de vos exigences ou de nos suggestions.
Troisièmement, le client confirme toutes les caractéristiques de la machine et verse un acompte pour la commande formelle.
Quatrièmement, nous organisons la production.

Q3. Offrez-vous une garantie pour les produits ?
R : Oui, nous offrons une garantie d'un an sur la machine, mais vous bénéficierez d'un service après-vente à vie pour toutes nos machines à pierre.

Q4. Quelle est la condition de paiement ?
R : 30 % avant la production et 100 % avant l'expédition

Q5. Êtes-vous un fabricant ou un commerçant ?
R : Nous sommes le fabricant. Nous sommes le principal fabricant de machines et d'outils pour la pierre en Chine avec plus de 20 ans d'expérience. Nous vous invitons à visiter notre entreprise pour un contrôle sur place. Nous pouvons également vous envoyer des vidéos si vous en avez besoin.

Q6. Quel service après-vente pouvez-vous offrir pour vos machines ?
R : Nous offrons toute l'assistance dont vous avez besoin pour configurer la machine et la faire fonctionner en douceur, comme un manuel d'installation/d'utilisation et des vidéos. Nous pouvons également envoyer nos techniciens sur place pour vous aider avec l'installation, le réglage, la formation et la maintenance de la machine si vous en avez besoin.


Profil de l'entreprise

Quanzhou Dialead Stone Machinery Co., Ltd. est une entreprise de haute technologie fondée par Dialead Stone Tools, en collaboration avec plusieurs collèges d'ingénierie nationaux bien connus, des techniciens en machines à pierre et des sociétés de systèmes logiciels. Les principaux produits de Dialead Stone Machinery comprennent une machine de découpe de pont à 5 axes, une machine de découpe de pont à quatre axes, une machine de copie de pierre, une machine à balustres, une machine à graver, une machine de découpe de blocs, une machine à polir, etc. Grâce à une innovation technologique constante, l'industrie de la transformation de la pierre est passée du traitement brut initial au traitement automatique intelligent. Dialead se consacre toujours à l'amélioration de sa technologie et à la contribution au développement de l'industrie. Engagé dans la production d'outils en pierre (segments diamantés, lames de scie, couteaux à graver, abrasifs de polissage de la pierre) depuis plus de 20 ans, Dialead possède une bonne connaissance des outils en pierre et des besoins spécifiques des différents marchés. En ce qui concerne les machines à pierre, Dialead peut bien associer ses machines à pierre à ses outils en pierre pour obtenir le meilleur effet de traitement. C'est ce qui distingue Dialead des autres fournisseurs de machines à pierre en Chine. Avec un système complet de R&D et de production, Dialead voit sa carte de vente s'agrandir de plus en plus. Pour le marché national, Dialead Stone Machinery a installé des bureaux dans de nombreuses villes. Pour le marché international, les produits Dialead sont exportés vers plus de 60 pays et régions, tels que la Russie, les États-Unis, l'Ukraine, le Kazakhstan, l'Inde, la Pologne, la Jordanie, Oman, etc. Dialead attache une grande importance à la propriété intellectuelle et à la certification dans son développement. Dialead a obtenu plus de 30 brevets et d'autres sont en cours. Toutes les machines Dialead sont certifiées CE pour s'assurer que tous les détails répondent aux normes internationales.


Atelier





Réseau de commercialisation
